局域网综合布线系统：

1.局域网络的用途

当某个公司或机构有大量的数据需要共享时，就需要一个计算机网络实时有效地传输数据。另外，当某种外围设备（如打印机、扫描仪等）数量有限时，此时若没有计算机网络，则要么大实轮流使用这些设备，要么在每个计算机上都配置这些外围设备。其结果是么浪费大量的人力，要么浪费大量的设备。而一旦使用计算机网络更有效地使用这些外围设备，不需要为每台计算机配置这些相同的设备，这样就避免了人力和财力的浪费。

2.企业综合布线布线的特点

长期以来，众多网络设备及系统集成商一直把自己的重点放在那些资金雄厚的大客户和工程上，而对广大的中小用户却缺乏热情。这使得大量低档网络产品流入中小企业的网络系统。其实，无论从世界范围还是国内情况看，超过90%的企业是中小型规模，如果我们把它们作为一个整体，那么它们的需求将十分可观。

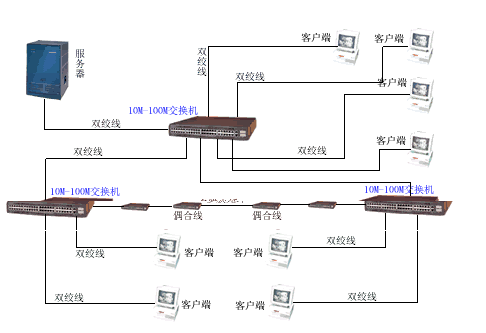

方案一：如图

方案二：如图

办公大楼综合布线系

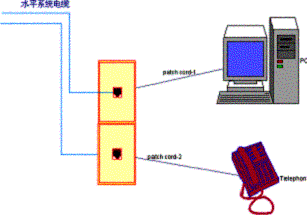

1、工作区子系统
工作区子系统是指从水平系统用户信息插座延伸至数据终端设备的区域，由连接线缆和适配器组成。工作区的UTP/FTP跳线为软线（Patch Cable）材料，即双绞线的芯线为多股细铜丝，最大长度不能超过5M。

2、水平子系统

综合布线的水平线缆可采用超五类、六类双绞线、也可采用屏蔽双绞线，甚至可以光纤到桌面。

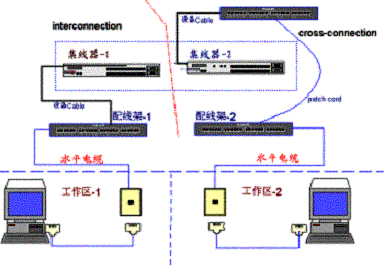

3、管理子系统

管理子系统三种应用：水平/干线连接；主干线系统互相连接；入楼设备的连接。线路的色标标记管理可在管理子系统中实现。?

4、垂直干线子系统

大楼垂直主干线缆长度小于90M时，建议按设计等级标准来计算主干电缆数量；但每个楼层至少配置一条超五类或六类线做主干。大楼垂直主干线缆长度大于90M，则每个楼层配线间至少配置一条室内或多用途四芯多模光纤做主干。主配线架在现场中心附近、保持路由最短原则。

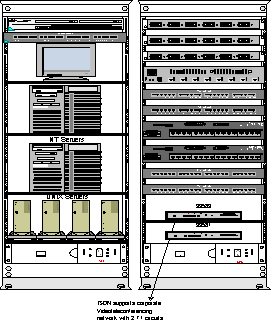

5、设备间子系统

设备间子系统空间要按ANSI/TIA/EIA-569要求设计。设备间子系统空间用于安装电信设备、连接硬件、接头套管等。为接地和连接设施、保护装置提供控制环境；是系统进行管理、控制、维护的场所。设备间子系统所在的空间还有对门窗、天花板、电源、照明、接地的要求。

酒店综合布线系统 ：

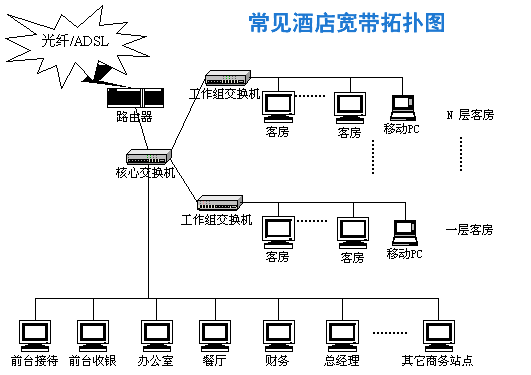

常见酒店宽带拓扑图
